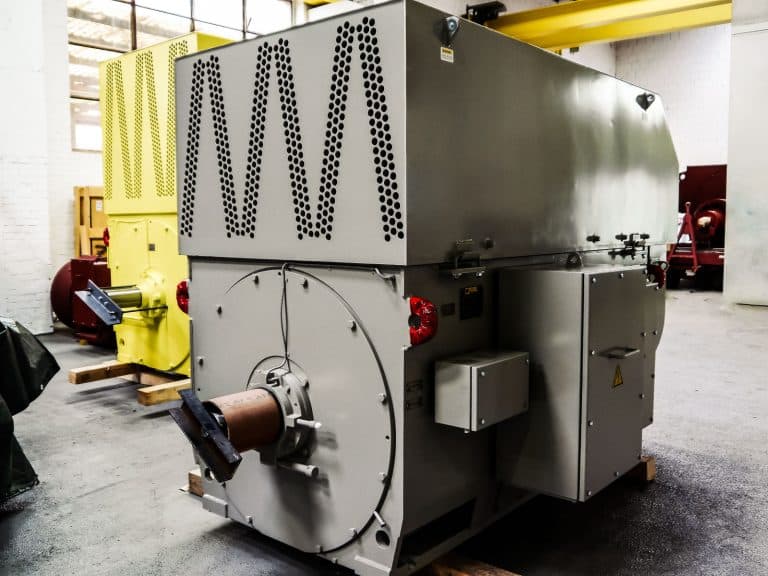

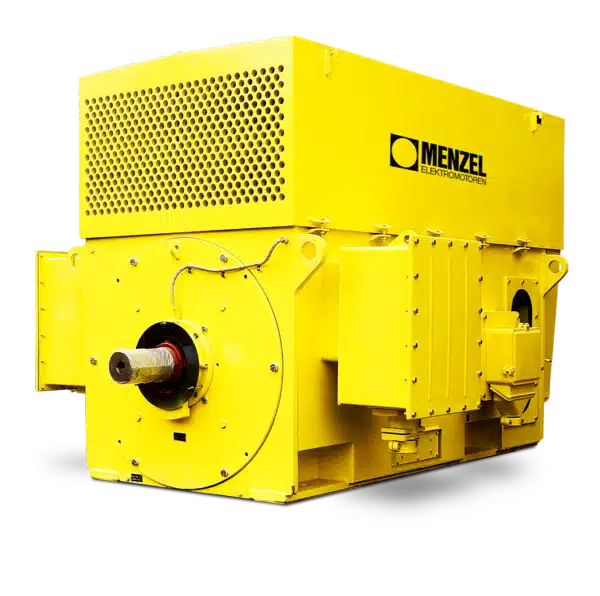

MOTORES ASÍNCRONOS DE ANILLOS DESLIZANTES
Motores asíncronos de anillos deslizantes con intercambiador aire-aire para operaciones en entornos exigentes.
Construcción:
IM B3, IM V1 (IM B35 opcional)
Protección:
IP55 (IP65 opcional)
Tensión:
230 V–13,8 kV
Altura de eje:
100–900 mm
Caja de bornes:
derecha/izquierda, giratoria 4×90°
Carcasa:
acero soldado con reposapiés integrados
Utilización térmica:
F / B (opcional H)
MENZEL también ofrece diseños especiales a medida de motores asíncronos de anillo deslizante de circuito abierto IC 01.
VENTAJAS
Alta eficiencia y bajos costos operativos
Diseño compacto, ligero y de bajo peso
Rodamientos duraderos y baja vibración
Gran fiabilidad y larga vida útil
Opciones personalizadas disponibles
VALORES DE VOLTAJES
DISPONIBLES
TENSIÓN NOMINAL A 50HZ:
- Baja tensión:
220–690 V
- Media y alta tensión:
3 000–11 000 V
TENSIÓN NOMINAL A 60Hz:
- Baja tensión:
380–690 V
- Media y alta tensión:
3 000–11 000 V
MENZEL puede implementar todos los voltajes especiales o desviaciones de tolerancia de voltaje a petición del cliente.
Aplicaciones

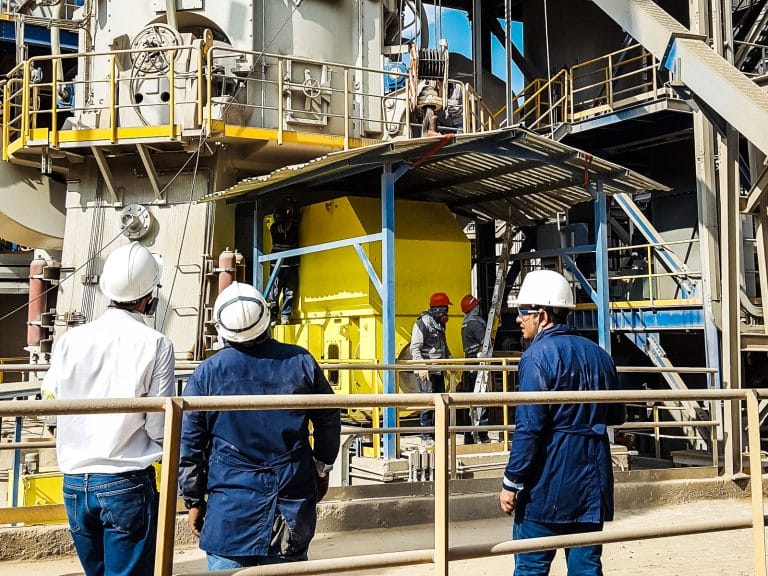

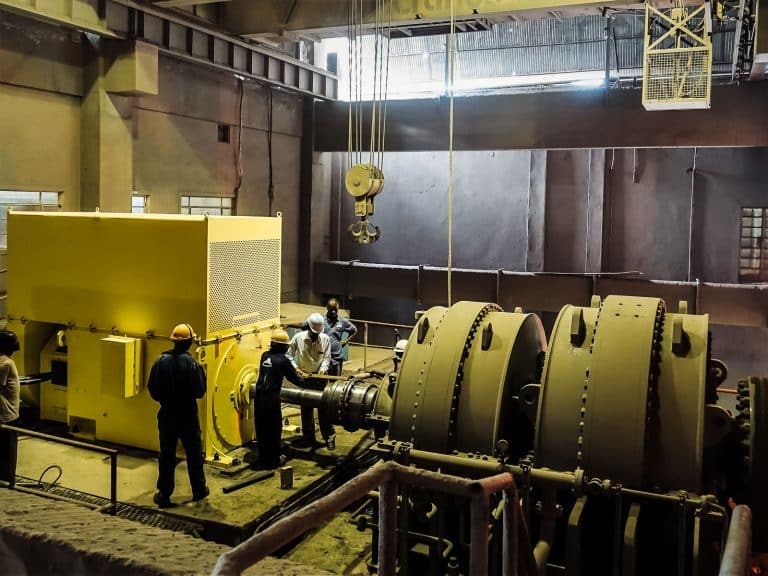

Cemento, alimentos, procesos industriales, energía, papelera, agua, metalurgia, extracción y manejo de materiales; molinos, trituradoras, refinadoras, compresores, compactadoras, ventiladores y transportadores.
- Principio de funcionamiento:

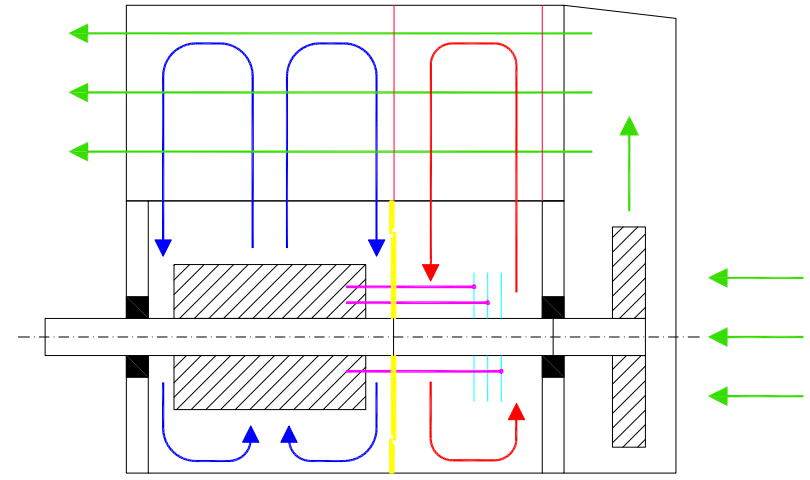

- IC 611: ventilador internotransporta calor al intercambiador tubulado.

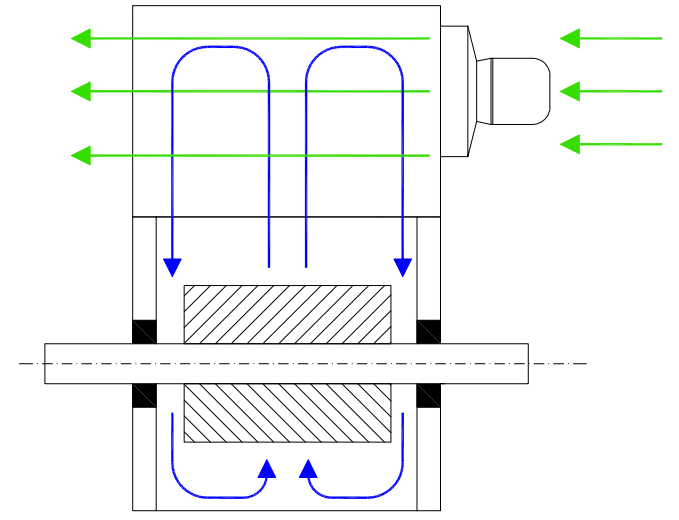

- IC 616: añade ventilación forzada externa y ventilador de onda interno.

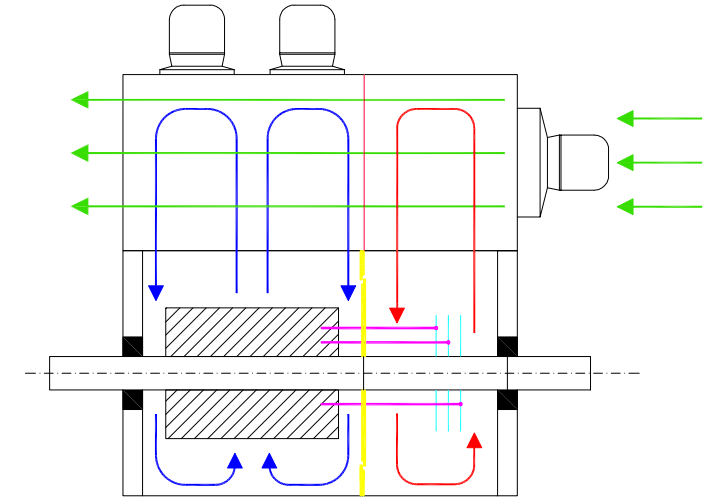

- IC 666: ventilación forzada en circuitos interno y externo.
- Normativas y modularidad:
Cumple EN/IEC 60034; diseño modular MEBSSL con configuración plug-and-play.
Principio de enfriamiento para motores asíncronos de anillos deslizantes con enfriamiento de intercambiadores de calor aire – aire IC 611, IC 616 e IC 666:
El calor generado en el motor asíncrono de anillo deslizante (estator y rotor) se alimenta al intercambiador de calor aire-aire mediante un ventilador interno en el circuito interno. El aire ambiente del ventilador exterior en el eje fluye a través del intercambiador de calor aire-aire. El aire interno transfiere el calor generado a los tubos de refrigeración que tienen aire ambiental que fluye a través de ellos.
Las variantes con respecto al control de velocidad, la ventilación forzada o la conexión de tuberías con motores que funcionan de manera particularmente lenta, se pueden entregar como un diseño especial.
